Кроссовое и оконечное оборудование

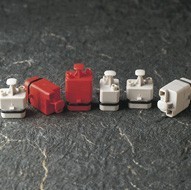

VX-PM Вставные модули защиты
Вставной модуль, расположенный между кабельной парой и проводкой, предназначен для транзитного соединения, защиты или же контроля замыкания и размыкания цепи
Характеристики
- Применяются в соединительных модулях VX, в модульных блоках соединения, в боксах и в других изделиях семейства VX для обеспечения транзитного соединения, обеспечения функций защиты или других функций
- Благодаря наличию миниатюрной ручки вставные модули легко извлекаются и вновь вставляются вручную без применения инструмента
- Имеются типы модулей, оснащенные в верхней части двумя контрольными отверстиями для обеспечения электрических измерений с использованием вилочных разъемов или зажимов типа «крокодил». При проведении измерений разрыва цепи не происходит
- Модули представляют собой пластмассовый корпус, внутри которого, в зависимости от исполнения модуля, расположены два, три или пять элементов подключения. Конструкция модуля обеспечивает, в зависимости от исполнения, транзитное соединение, функцию защиты или же функцию контроля
- Модули заполнены силиконовым компаундом, в контрольных гнездах, если они предусмотрены на модуле, используется гель.
- Модули поставляются различной цветовой расцветки, которая обеспечивает визуальную индикацию их функций, например, модули транзитного соединения имеют серый цвет, а модули защиты - красный цвет. Дополнительная информация о модуле может быть нанесена на нем в виде надписи
- Корпус модуля оснащен кольцевой резиновой прокладкой, обеспечивающей, при установке модуля в рабочее положение, герметизацию основных контактов узла подключения
